#网络计算机网络拾遗笔记

Apr 14, 2020 | #网络

虽然工作已近一年（实际8个月），但我对于网络技术的掌握依然十分浅薄，工作中遇见问题也常常无从下手。

Title Photo

我写这篇笔记的目的，不仅仅在于“写”这个行为。更多的是为了以期巩固网络技术基础，增强对网络技术原理的理解；同时结合工作遇见的问题，对一些网络技术加以实例化的解释。在完成这篇笔记的过程中，从互联网中攫取了一些前人总结的“精华”，如果没有明确标出出处，请联系我更改。

0. 修订记录

时间	修订内容	修订人
2020-04-14	完成初步框架搭建；	JiangDi
2020-04-27	补充文章框架；	JiangDi
2020-04-30	完善端口聚合部分；	JiangDi
2020-04-30	完善VLAN部分；	JiangDi
2020-04-30	完善NAT，端口映射，静态域名部分；	JiangDi
2020-08-07	完善链路层部分；	JiangDi
2020-08-08	完善链路层部分；	JiangDi
2020-08-09	完善网络层部分；	JiangDi
2020-08-20	完善网络层部分（DHCP/NAT）；	JiangDi
2020-08-23	完善UDP和IP分片；	JiangDi
2020-09-01	完善TCP部分笔记；	JiangDi

1. 摘要

2. TCP/IP协议栈的实现

网络通信的目的是为了有效的传输数据到对端。为此，我们需要网络提供以下三点：

网络连接如何建立；
传输到对端地址；（端到端（目的地址与源地址））
有效的传输；（数据包的差错控制【数据传输的准确性】和流量控制【数据的发送效率】）

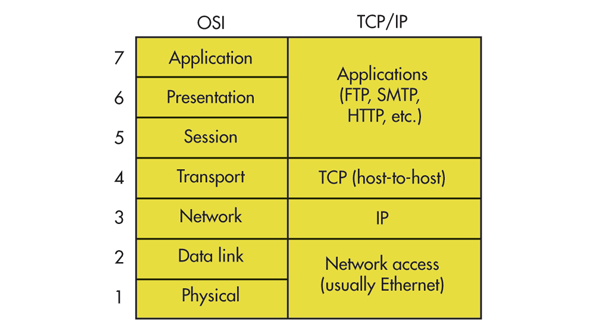

OSI5Layer

TCP/IP 协议栈的设计和实现主要是依据分层的思想。

通常可以分为五层模型和七层模型。这篇学习笔记我们主要以五层模型为主。其中对于我来说，最重要的是IP层和传输层。

物理层
数据链路层
IP层
传输层
应用层

网络地址

在网络层中，终端之间的访问使用IP地址寻径。IPv4的地址通常由4字节（32位）组成。早期IP地址的划分采取分类地址的形式(即网络号+主机号)划分成五类地址，但是当因特网的规模变得越来越庞大时，分类地址会造成A、B类地址大量主机号被浪费，C类地址主机号不够用的情况出现。

因此，由诞生了基于分类寻址的子网寻址（网络号+子网号+主机号）以缓解网络地址分配的问题。子网掩码用于确认一台主机的网络号和子网号，一般只用于局域网内的地址分配。

子网掩码是由一台主机或路由器使用的分配位，用来确定如何从一台主机对应IP地址中获得网络和子网信息。

在每个IPv4网络中，一个特殊地址被保留作为子网广播地址（主机位全部取1）。使用这种地址作为目的地的数据包，也被称作定向广播，这种数据包通过Internet路由转发到目的子网的所有主机。

一些特殊用途的地址：

组播地址（D类地址 224.0.0.0 - 239.255.255.255）

任播地址

参考文档：

3. 二层（链路层）

以太网（IEEE802.3）

由于以太网是一个异步的局域网，所以以太网帧开头是七个字节的前导符（0xAA），用于确定一个帧的到达时间，第八个字节为SFD（0xAB）分割符。

一个普通的以太网帧基本格式：

目的MAC(48位 6字节) + 源MAC（48位 6字节）+ 长度/类型（2字节） + 数据字段（46 ~ 1500） + 帧校验序列（4字节） = 64~1518字节

其中包含 14字节头部信息，4字节 CRC，则数据字节可以为 46~1500字节。

以太网帧存在最小帧（64字节）要求数据区最小为46字节（书上此处位48字节）。若有效载荷较小，填充字节（0）被添加到有效载荷尾部，以达到最小长度。

VLAN

为了应对二层广播到每台主机的大量网络流量，或者出于安全因素，可能要在不同终端（组）之间禁止通信。于是便提出了虚拟局域网（VLAN）的功能。

链路聚合

为了在不增加成本（高速网络接口），提高网络接口的性能和传输带宽，链路聚合提供了一种简单的解决方案。

链路聚合，也叫端口聚合。通过链路聚合，两个或更多接口被视为1个，通过冗余或将数据分割到多个接口，提高性能并获得更好的可靠性。

链路层流量控制

一些交换机通过交换机和网卡之间发送特殊信号帧（PAUSE帧）来实现流量控制。

Wi-Fi（IEEE 802.11）

等待更新

点到点协议

PPP 一种支持建立链路的基本方法。

地址解析协议（ARP）

终端在IPv4网络中，当要发送一个数据到另外一台终端时，除了需要知道目的主机在网络中IP地址，还需要知道目的主机的硬件地址，以便直接向它发送数据。

因此，ARP协议被用来提供IP地址与MAC地址（硬件地址）之间的映射。

ARP正常工作时，发送终端通常向当前链路层网络中的所有终端发送一个“请求（广播）报文”，询问目的终端（IP）对应的ARP地址是什么？若链路层网络中存在目的终端（IP），则目的终端会回复一条“应答报文”给发送终端，应答报文包含了IP地址与MAC的映射关系。当发送终端接受到“应答报文”后，便完成一次ARP协议流程。

ARP 缓存

ARP高效运行的关键在于每个主机/路由器上的ARP缓存表。该缓存存储了每个接口IP地址到硬件MAC地址的最新映射。同时每对映射关系存在定时器对过期或是不完整的ARP缓存进行清理。

ARP 报文格式

在以太网帧中，对应的ARP（请求/应答）类型字段为0x0806。

WireShark报文展示:

代理ARP

代理ARP通常是设置一台主机进行ARP应答，它使得ARP请求主机认为做出响应的系统就是目的主机，但实际上目的主机可能在其他地方甚至不存在。

Linux支持一种自动代理的功能，这样做允许自动代理一个地址范围，而不是单个地址。

免费ARP（上行ARP）

通常发生在终端刚刚接入网络时：

更新ARP缓存表
检测链路层网络中是否存在相同ip地址的设备。

4. 三层（网络层）

IP协议

IP协议具有尽最大努力交付和无连接的特点。

尽最大努力交付的意思是不保证IP数据报能成功到达目的地。
无连接的意思是每个数据包均是独立的。也就意味着IP数据包不按顺序交付。

IP 数据包

ipv4数据包头部如下图所示：

ipv4

通常，一个ipv4头部包含20个字节。

IP数据包版本号 0.5字节（4 Bit）+ 头部长度 0.5字节（4 Bit）【代表N个32位字长】 + 服务字段{ 区分服务字段 DS (6 Bit) + 显示拥塞通知 ECN（2 Bit） } + IP数据包总长度 2字节（16 Bit）【代表N个字节最大位65535】

通过头部长度和IP数据包总长度，可以识别一个数据包的数据部分从何处开始。

标识 2字节（16 Bit） + 标志（ 3 Bit） + 分片偏移（13 Bit）

标识：在IP分片中，用来标识分片。

生存期TTL 1字节（8 Bit） + 协议（8 Bit） + 头部校验和 2字节（16 Bit）

生存期TTL 表示一个IP包可以经过的路由器数量的上限，若该值变为0，则该数据包被丢弃，并发送一个ICMP消息通知发送方。协议：用来表示IP包数据部分的数据类型。常用的是17（UDP）和6(TCP)。头部校验和：仅计算IPv4头部校验(TTL经过路由器减1也意味着校验和值也会改变)。这意味着IP协议不检查IP包的数据部分的正确性。

源IP地址 4字节（32 Bit） + 目的IP地址 4字节（32 Bit）

网络字节序：

在网络传输中，1个32位值按以下顺序传输，首先是0~7位，8~15位，16~23位，最后是24~21位，即高位优先字节序。这也被称作网络字节序（大端）。计算机的CPU通常采用小端字节序，在传输时则需要将头部值转换为网络字节序，并在接受时转换回来。

IP转发

IP转发的意思是，当发送终端发送1个IP数据包，若目的主机与发送主机相连，则可以直接发送IP数据包到目的地主机。反之，则将IP数据报发送给路由器，由路由器负责转发到目的主机。

转发表
- 目的地址
- 掩码
- 下一跳
- 接口
直接交付：直接交付不需要路由器，IP数据报封装在一个链路层帧中，它可以直接转发到目的主机；
间接转发：间接交付需要路由器，并把数据报中目的主机的链路层MAC地址换为路由器的MAC地址；

DHCP协议

通常，一台能够上网的终端，需要有IP地址和子网掩码，DNS服务器地址和路由器（网关）的地址这四个信息。为一台终端配置这些信息，可以通过手工配置或者自动获取的方式（DHCP协议）

DHCP协议的几个重要概念：

地址池：待分配的一段连续的IP地址范围；
租用：分配出去的IP地址只在一段时间有效；

DHCP 消息格式

DHCP消息格式

部分字段解释：

OP字段：请求（1）应答（2）
HW类型：通常为1（以太网）
HW长度：通常为6
跳步数：消息的中继次数
事务ID：随机数
客户机IP地址：请求终端的IP地址
你的IP地址：待分配的IP地址
服务器IP地址：DHCP服务器地址
网关地址：

DHCP协议操作

在一次DHCP交换中，包含如下四个步骤：

Discover - Offer - Request - Ack

终端初次接入网络后，首先广播一个Discover报文，接收到Discover报文请求的DHCP服务器，会响应一个Offer报文给请求终端，Offer报文包含“你的IP地址”中的待分配IP地址，以及租期。

终端收到Offer报文后，发送一个Request的报文请求分配，收到服务器的ACK报文则完成一次DHCP地址申请。

注：收到ACK后终端会发送一次ARP请求，检测ACD，若该地址已被使用，终端则不使用该地址，并向DHCP服务器发送一条HDCPDECLNE报文。

由于终端会记住之前网络的地址，所以有时候抓包会看见先发一个Request的报文 - Noack

Request - Noack - Discover - Offer - Request - Ack

#windows
ipconfig /release
ipconfig /renew
ipconfig /all

#Linux
dhclient -r
dhclient

防火墙与 NAT

防火墙的出现主要是为了避免网络攻击和TCP/IP协议栈中未定义的协议操作造成的网络问题。

包过滤防火墙：丢弃特定条件的数据包
代理防火墙：多宿主的服务器主机，通常不会再IP协议层中路由。

NAT的提出是为了解决日益枯竭的IPv4地址资源和全局路由可拓展的问题。NAT的工作原理是重写往一个方向传输的数据包源IP地址(SNAT)，或者重写往另一个方向的数据包目的地址(DNAT)。此外，NAT还具备防火墙的功能。因为默认情况下，外网的主机是无法直接访问私网的终端系统，也无法得知内网终端的部署范围和数量等。

简述一次正常NAT的建立：在TCP第一次握手发出后，第一次握手的数据包源IP地址+端口号会被NAT服务修改为出口IP地址+端口号。同时，NAT创建一条记录处理这个新的连接（设定计时器 Connection timer）。当第二次握手数据包到来时，NAT服务依据记录修改目的IP地址+端口号。如此，便能完成正常的NAT建立。

端口映射：从外放访问内网主机（服务）；

ICMP协议

待更新

组播协议

待更新

5. 四层（传输层）

UDP

UDP数据包

UDP 数据包

在IPv4协议中，17用来表示udp。

UDP首部

UDP 首部

UDP的长度字段是UDP头部+UDP数据的总和；
UDP校验和覆盖UDP头部，UDP数据和一个伪头部；

注：由于在IP头部中已经决定了传输协议（UDP 17），所以TCP端口号只能被TCP使用，UDP端口号只能被UDP使用。

UDP伪头部

UDP 伪头部

IP分片

由于链路层MTU通常为1500，IP层接收的数据往往都大于这个值，为了保证发送成功，于是引入了IP分片。当IP数据包被分片了，只有到了接收端才会重组。当一个数据包被分片后，每个IPv4头部中的总长度字段要被修改成该分片的总长度。 标识字段的值被复制到每个分片，同时当分片到达目的地时利用它来组成分组。

分片的具体报文呈现可以发现，有更大偏移量的分片比第一个分片优先传递；因为最后一个分片传递过去，接收主机就可以确定所需的缓存空间的最大值，以重组整个数据包。

UDP传输 IP分片示例

1500字节的MTU，除去20字节的IP头部，8字节的UDP头部，若数据大于1472，则需要IP分片。

TCP协议

TCP虽然和UDP一样均使用网络层，但是TCP提供了一种与UDP截然不同的服务。

TCP在IP包的封装如下所示：

ippacket

TCP头部如下所示：

TCPHeader

默认不带选项的TCP头部通常是20字节，

TCP 连接建立

6. 网络协议

DNS协议

6.1 Net-SNMP协议

7. WLAN

7.1 WLAN技术简述

7.2 WLAN组网理论

7.3 WLAN组网实验

8. 开源网络协议栈

8.1 FD.IO VPP

9. 网络相关面试题

10. 网络实战

10.1 VLAN

A virtual LAN (VLAN) is any broadcast domain that is partitioned and isolated in a computer network at the data link layer (OSI layer 2).–WikiPedia

10.1.1 VLAN接口类型

VLAN根据接口的不同，会给数据帧进行不同的操作。

Access
Trunk
Hybird

10.1.2 VLAN内的通信

10.1.3 不同VLAN间的通信

VLANIF
SUPER-VLAN(VLAN聚合)

10.1.x 相关资料出处

10.2 端口聚合

In computer networking, the term link aggregation applies to various methods of combining (aggregating) multiple network connections in parallel in order to increase throughput beyond what a single connection could sustain, and to provide redundancy in case one of the links should fail. A link aggregation group (LAG) combines a number of physical ports together to make a single high-bandwidth data path, so as to implement the traffic load sharing among the member ports in the group and to enhance the connection reliability. —Wikipedia

端口聚合有如下三个优势：

增加带宽
链路聚合接口的最大带宽为各子链路带宽之和
提高可靠性
如果某条链路存在故障，流量可以切换到其他可用的链路上去，从而提高端口聚合的可靠性
负载分担
在一个端口聚合组里，可以依据协议将流量分担到不同的链路

定义：以太网链路聚合简称链路聚合，它通过将多条以太网物理链路捆绑在一起成为一条逻辑链路，从而实现增加链路带宽的目的。同时，这些捆绑在一起的链路通过相互间的动态备份，可以有效地提高链路的可靠性。-以太网链路聚合

10.2.1 端口聚合模式

根据是否启用链路聚合控制协议LACP，链路聚合分为手工模式和LACP模式。

静态端口聚合（手工模式）
手工模式可以实现增加带宽、提高可靠性和负载分担的目的。
动态端口聚合（LACP模式）
在手工模式的基础上。动态端口聚合提高了端口聚合的容错性，支持端口备份功能。

10.2.2 华为S5700 配置端口聚合命令

简述组网拓扑（有空画个图）：

网关侧将eth0 eth1 eth2 聚合成一个bond。交换机侧根据网关测设定的聚合模式，也需要配置成相对的聚合模式。配置好后，网关和网关下接能正常上网。

静态聚合

sys
undo info-center enable  #关闭配置变更提示信息
interface Eth-Trunk 1 #创建端口聚合口
trunkport GigabitEthernet 0/0/1 to 0/0/3 # 将0-3口加入创建好的Eth-Trunk
display interface Eth-Trunk  # 显示聚合口的信息

动态聚合

sys
interface Eth-Trunk 1
bpdu enable
mode lacp-static
trunkport GigabitEthernet 0/0/1 to 0/0/3

10.2.3 端口聚合 Q&A

BPDU 是什么？
是一种生成树协议问候数据包，用来在网络的网桥间进行信息交换。

BPDU保护

10.3 静态域名

/etc/resolv.conf解释 specifies the nameservers for resolver lookups, where it will actual use the DNS protocol for resolving the hostnames.
/etc/hosts解释 overrides all nameservers by mapping url’s shortnames to IPs.

10.4 端口映射

Linux 端口映射使用iptables规则实现：

# 访问本机80端口被映射到本机777端口
iptables -t nat -A PREROUTING -p tcp --dport 80 -j REDIRECT --to-ports 777
# 访问本机80端口被映射到172.16.1.3的777端口
iptables -t nat -A PREROUTING -i eth0 -p tcp --dport 80 -j DNAT --to 172.16.1.3:777

注意：在使用iptables规则前，确认linux支持IP转发。

sysctl -w net.ipv4.ip_forward=1

10.5 NAT

Network address translation (NAT) is a method of remapping an IP address space into another by modifying network address information in the IP header of packets while they are in transit across a traffic routing device.—Wikepedia

10.5.1 NAT in Linux

In Linux, Network Address Translation generally involves “re-writing the source and/or destination addresses of IP packets as they pass through a router or firewall”—Wikepedia

Here goes some examples.

#DNAT
iptables -t nat -A PREROUTING -i eth0 -p tcp --dport 80 -j DNAT --to 172.31.0.23:80
#SNAT
iptables -t nat -A PREROUTING -s 192.168.0.0/16 -i eth0 -j SNAT --to-source 123.123.123.123
#MASQUERADE
iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE

10.5.X 引用

10.6 VXLAN

10.6.X 引用

11 相关课程

2019年秋网络程序设计

学堂在线课程视频

互联网概述

课程资料：PPT

由两台电脑的互通简述TCP/IP模型，说明为了电脑之间的互通，每一层的作用。如果是多台电脑通信，那么又需要如何实现？交换机的工作原理？

Socket网络编程

编译、构建与调试

gcc

# 编译程序
gcc hello.c
#预处理 使用-E参数
gcc -E -o hello.cpp hello.c
# 汇编
gcc -x cpp-output -S -o hello.s hello.cpp
gcc -S -o hello.s1 hello.c
# 翻译机器代码
gcc -x assembler -c hello.s -o hello.o
gcc -c hello.c -o hello.o
as -o hello.o hello.s
# 链接成可执行文件
gcc -o hello hello.c
gcc -o hello hello.o

makefile

Makefile Fast快速笔记

GDB

GDB Fast快速笔记

socket编程

PF_INET 与AF_INET 的区别

TCP编程示例
UDP编程示例

TCP协议与Linux内核

TCP协议概述

三次握手
四次握手

Linux内核源码下载

xz -d linux-5.0.1.tar.xz
tar -xvf linux-5.0.1.tar
